特殊断熱コーティング材セラミック・カバーCC100試験結果
(財)化学物質評価研究機構 試験報告書より抜粋
№14-1A-2053
| |
試験項目 |
結果 |
試験方法 |
| 1 |
粘度測定
粘度(mPa・s) |
2060 |
JIS K 6381 |
| 2 |
乾燥時間測定（指触乾燥）
乾燥時間(min) |
| 常温乾燥(23℃) |
|
70
|
| 低温乾燥(5℃) |
|
75
|
| 加熱乾燥(40℃) |
|
10
|
|
JIS K 5400 |
| 3 |
比熱測定
比熱(J/g・K) |
|
DSC法 |
| 4 |
燃焼試験
酸素指数
酸素指数の決定 |
20
5cm燃焼 |
JIS K 7201 |
| 5 |
引張試験
引張強さ(N/cm2)
伸び(%) |
130
31 |
JIS K 5400 |
| 6 |
耐磨耗性試験(テーバー式)
磨耗質量(mg) |
40.3 |
JIS K 5400 |
| 7 |
透湿度試験(40±0.5℃、90±2%RH)
透湿度(g/m2・24h) |
平均値 300 |
JIS Z 0208 |
| 8 |
動的粘弾性試験 |
図1にグラフを示す。 |
|
| 9 |
塗膜折り曲げ試験 |
折り曲げに耐える |
JIS K 5400 |
| 10 |
耐衝撃試験
(デュポン式、質量：500g、落下高さ：500mm)
塗膜の割れ、はがれの有無 |
異常なし |
JIS K 5400 |
| 11 |
付着強さ試験
付着強さ(MPa) |
|
JIS K 5400 |
| 12 |
耐薬品性試験(23±2℃×30日間)
| 水(イオン交換水） |
| 5%硫酸 |
| 5%水酸化ナトリウム水溶液 |
|
|
JIS K 5400 |
| 13 |
塩水噴霧試験
外観 |
変色を認めず |
JIS Z 2371 |
| 14 |
熱サイクル試験
外観 |
変色を認めず |
-20℃、2時間
+60℃、2時間
計10サイクル |
（試験結果より抜粋）

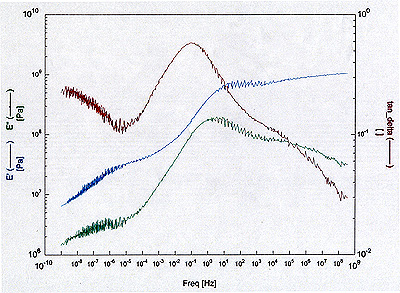

図５ 動的貯蔵弾性率、動的損失弾性率、損失性接の周波数依存性（マスターカーブ）（基準温度24℃）
 |
※１ 「試料と銅版とのはく離及び銅版の錆化が観察された。」
※２ 「表面（浸せき液との界面付近）に白色析出物が観察された。」 |
公認ASTM試験 fromU.S.A
加熱性
| 試験項目 |
結果 |
試験方法 |
| 表面燃焼（SW研究所） |
5 |
ASTM E-84 |
| 煙発性 |
5 |
|
機械特性
| 試験項目 |
結果 |
試験方法 |
| 断面線粘着 |
100％ |
ASTM D-3359 |
| 引張り強さ（LB/N） |
66.7％ |
ASTM D-882 |
| 伸び |
65.0％ |
|
物理特性
| 試験項目 |
結果 |
試験方法 |
| 加速老化200時間 |
合格 |
ASTM G-53 |
| 加速老化1347時間 |
合格 |
ASTM D-5894 |
水蒸気障壁
（アクション・テスティング社） |
合格 |
ASTM D-1653 |
水蒸気透過
（コロージョン・プローブ社） |
合格 |
ASTM E-96 D4708 |
| 熱伝導率（OCMテスト・ラブ社） |
0.0159kcal/ｍｈ℃ |
ASTM C-158 |
熱抵抗
（アクション・テスティング社） |
|
ASTM C-177-85 |
引抜き強さ
（コロージョン・プローブ社） |
合格 250psi |
ASTM D-4541 |
| 放射熱障壁 |
99.61％ |
GATECH |
| 防護壁の表面燃焼性 |
合格 |
ULIMO A653（A） |
| 24℃の乾燥塗膜の密度（g/cm 3） |
0.41 |
ASTM D-792 |
| ガロンあたり重量 |
5.94 |
|
| 非揮発性物質重量 |
43％ |
|
| 耐粘着性＃3スピンドル＠RPM |
3564 |
|
耐薬品性
| 試験データ |
セラミック・カバーの試験内容説明 |
耐薬品性結果 |
| エチレン・グリコール |
300時間の浸漬 |
優秀。製品に影響はなく、軟化もしくは変化もなし。 |
| エチレン・グリコール+0.03硫酸 |
300時間の浸漬 |
優秀。金属ストリップは腐食するが、製品の安定性に変化なし。コーティング材の下側の金属に腐食は見られなかった。 |
| 硫酸（93％） |
300時間の浸漬 |
優秀。金属ストリップは腐食するが、製品の安定性に変化無し。コーティング材の下側に腐食は見られなかった。 |
| 塩酸 |
300時間の浸漬 |
酸で材料は軟化したが、有害な影響や破損は生じなかった。 |
| メタノール |
300時間の浸漬 |
材料は軟化したが、有害な影響や破損は生じなかった。 |
| 酸性酸 |
300時間の浸漬 |
酸で材料は軟化したが、有害な影響や破損は生じなかった。 |
| 水酸化ナトリウム |
300時間の浸漬 |
優秀。製品に影響はなく、コーティングしたアルミニウム・ストリップには軟化や変化も生じることがなく、腐食を示す徴候も認められなかった。 |
廃棄物処理
US40CFRパート472に従って、セラミック・カバーCC100は有害成分を含まない。
